Електричні двигуни стають все більш всюдисущими. Попит із нових додатків, таких як EVS, вибухає. Ринкова вартість зросте до 186 мільярдів доларів до 2027 року, що на 134 мільярди доларів сьогодні, згідно з деякими прогнозами.
Виготовлення всіх цих двигунів, однак, потребує безщірки електричного двигуна постійного струму (BLDC). Але що вони саме?
Ви збираєтеся дізнатися. У цій статті йдеться про те, для чого призначені машини для обмотки BLDC, короткий огляд їх структури, типи доступних машин для обмотки двигуна та деякі галузі, які зазвичай використовують двигун BLDCзвивисті машини.
Як випливає з назви, машина обмотки двигуна BLDC - це обладнання, яке обгортає котушки безщільних двигунів постійного струму, тип електродвигуна, який не використовує пензлики, які хвалять за свою надійність. Машини використовують котушки, дротяні різаки, автоматичне завантаження та вивантаження та механічні руки для доставки котушок до роторів акумуляторів або статурів у перевіреній конфігурації для встановлення надійного обертового магнітного поля.
Аерокосмічні фірми, які потребують двигунів для крила та бортових механічних операцій, таких як опускання та підняття посадки на літаках
Автомобільні фірми, що потребують двигунів для електромобілів та гібридних електромобілів
Виробники споживчих приладів для використання в посудомийних машинах, пральних машинах та сушарках
Переваги машин для обмотки двигуна BLDC значні. Основна вигода - автоматизація: виробники електродвигуна можуть зменшити робочу силу, необхідну для вітрових котушок в електродвигунах.
Машини BLDC також точніші. Пристрої загортають котушки до передбачуваних допусків, гарантуючи, що вони залишаються в межах специфікацій.
Нарешті, обмотки BLDC дозволяють виробляти більш високий об'єм. Виробники можуть виробляти величезну кількість двигунів, необхідних для різних застосувань.
Огляд важливих конструкцій та компонентів машини обмотки двигуна BLDC.
Машини для обмотки двигуна BLDC містять кілька компонентів, які дозволяють їм виконувати свою функцію. Рама - це зовнішнє шасі, що підтримує весь пристрій. Майже завжди виготовлений з жорсткого металу, він забезпечує стабільність під час роботи.
Станція намотування статора - це пристрій, який загортає дротяні котушки на нерухому частині двигуна, що називається статором. Зазвичай він включає кілька підкомпонентів, включаючи власник котушки для дроту, механізм натягу для забезпечення належного осадження та високопродуктивної звивистої головки.
Станція обмотки ротора відповідає за звивисті котушки на рухому частині двигуна. Він підключається до дротяної системи розподілу: колекція власників котушок, механізмів управління натягом та провідних посібників, які дозволяють безперервному застосуванню котушки до двигунів. Дротяні різаки та термінатори вирізають дріт, як тільки машина доставляє потрібну кількість котушок до двигуна.
Багато одиниць також оснащені додатковими додатками, щоб зробити їх більш ефективними або придатними для інтенсивних виробничих застосувань. Наприклад, деякі моделі мають панелі управління, що дозволяють технікам встановлювати параметри, що контролюють швидкість і напругу обмотки. Багато хто також має функції надзвичайних ситуацій, такі як кнопки зупинки та дротяні охоронці, щоб захистити працівників. Управління програмним забезпеченням також є опцією для деяких машин, дозволяючи виробникам перемикатися між моделями обмотки та конфігураціями проводів.
Хоча машини обмотки BLDC містять подібні компоненти, їх конфігурації ротора відрізняються залежно від типу двигуна, який вони виробляють.

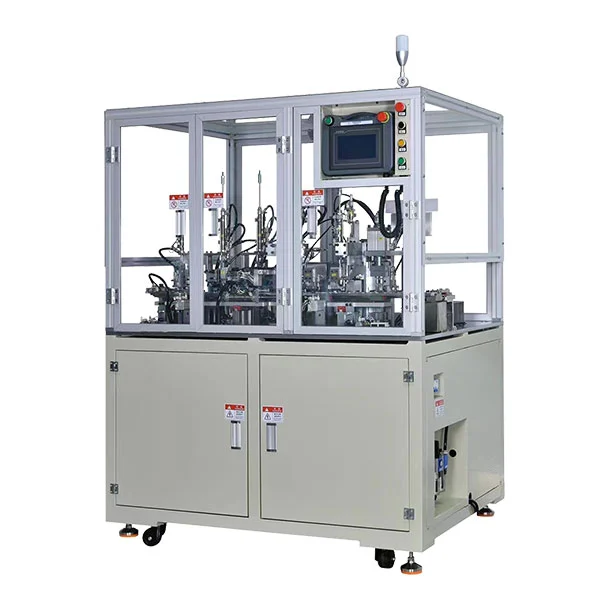

Внутрішні машини для обмотки BLDC
Внутрішні обмотки ротора ротора розміщують ротор всередину статора. Потім машини намотують дріт навколо внутрішніх роторів.
Зовнішня обмотка ротора BLDC
Зовнішня обмотка ротора BLDC Вітрова котушка навколо ротора поза статором. Більшість цих машин мають поворотні компоненти, які допомагають вітрові котушки навколо зовнішньої структури з великою швидкістю.
Осьовий машина для обмотки двигуна BLDC
Окремі машини для обмотки моторного потоку створюють двигуни, де вісь обертання паралельна напрямку магнітного потоку. Ці двигуни потребують спеціального типу звивистого процесу, який використовує лінійний рух.
Радіальний флюс BLDC моторна обмотка машина
Намовна машина Radial Flux BLDC створює двигуни, де магнітний потік отриманого двигуна виходить від центру пристрою до зовнішніх країв. Для цього потрібні обмотка, які обмотують котушки фракційно-розвинених концентрованих обмоток навколо моторних зубів, щоб уникнути перекриття.
Як двигун ротора BLDCЗвивиста машина

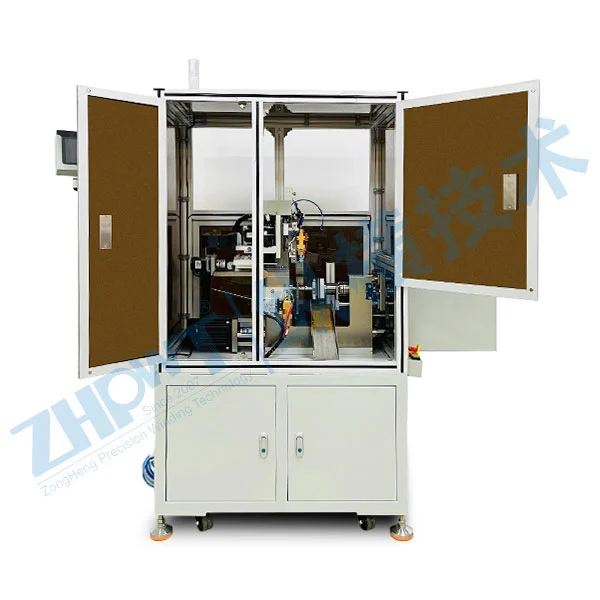

Ще одна варіація - це порожниста машина для обмотки двигуна BLDC. Ці машини вітрових котушок, що підходять до моторів у стилі порожнистих. Багато конструкцій просто попередньо-вручну провід для подальшого введення в корпус двигуна.
Вступ до принципу експлуатаційної машини BLDC двигуна
Суть машин для обмотки двигуна BLDC передбачає автоматизацію дещо складного процесу обмотки низки металевих котушок на статора або ротор безщільного електричного двигуна. Мета - впорядкувати виробництво та зменшення праці в будівництві. Наглядальні машини повинні працювати ефективно та послідовно для задоволення технічних характеристик виробника.
Крок 1: Налаштування
Процес обмотки двигуна починається з того, що технік налаштовує або калібрування машини за допомогою програмного забезпечення або панелі інтерфейсу. Цей окремий пробиває необхідні параметри, такі як кількість обмот, програма обмотки та швидкість.
Крок 2: Намовка
Наступний крок - намотувати дріт. Більшість машин роблять це з котушки, використовуючи серію валиків, щоб випрямити та спрямовувати рух металу. Машини також мають вбудовані натяжні пристрої. Вони заважають дроту віддалятися від цільового ротора або статора та зберігати котушки рівномірними та прямими, забезпечуючи нелюдне магнітне поле на готовому двигуні.
Крок 3: Намовна голова рухається
Заключний крок - рух звивистої головки. Форма та швидкість цієї голови відрізняються залежно від типу ротора безтоврового постійного струму. Зазвичай голова-це міцна рука, яка веде дріт у правильне положення, використовуючи попередньо калібрований рух.
Дослідіть наші продукти сьогодні та отримайте швидші, ефективніші та доступні системи обмотки котушки для своїх двигунів. Для запитів про паралельну обмотку, машину для обмотки статуелектронна поштаДля нас, і ми будемо контактувати протягом 24 годин.
